动手尝试新产品安装[防水点烟器]

[复制链接]

该用户从未签到

发表于 2012-7-11 21:41:42 | 显示全部楼层 |阅读模式

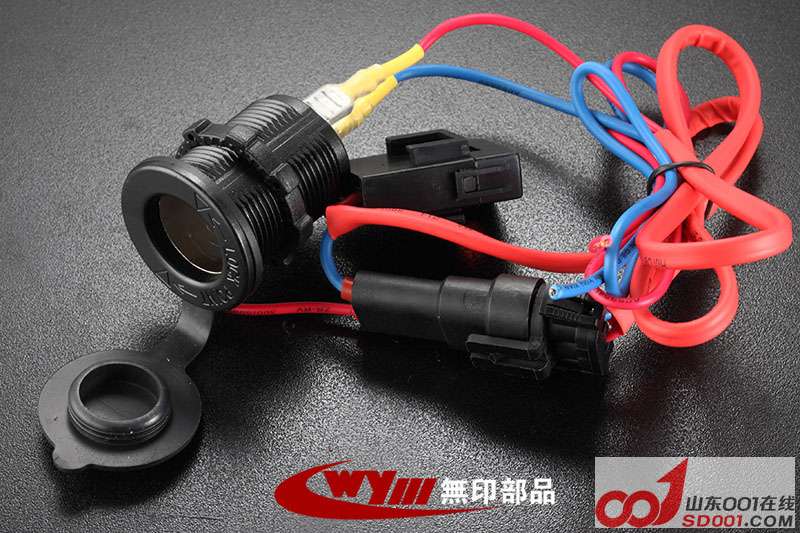

安装所使用的是自己集成的线路
计划把它装在最安全最防水的地方

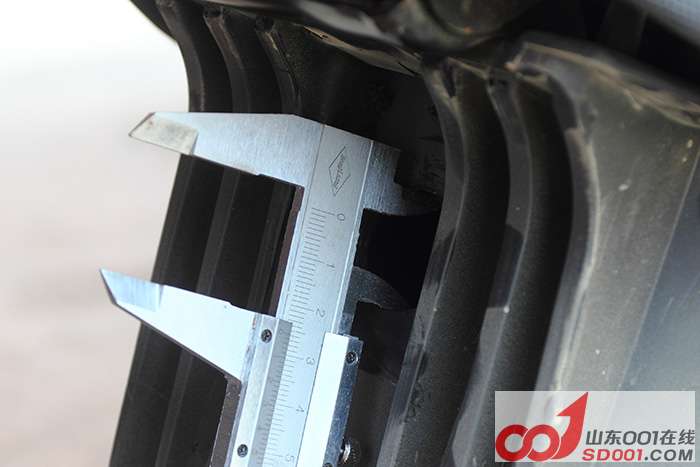

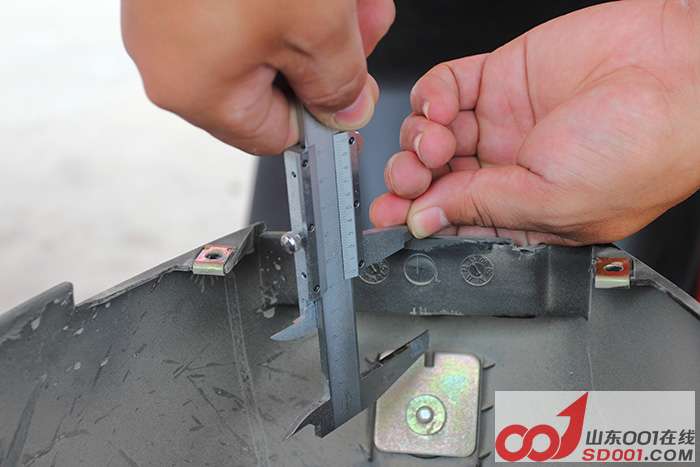

先把坐桶拆下来测量一下要安装的位置的尺寸参照
参照测量的深度在坐桶上做个标记

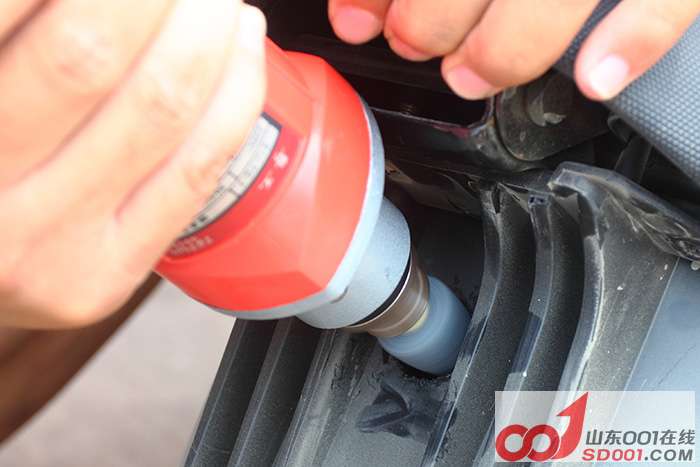

开始钻孔

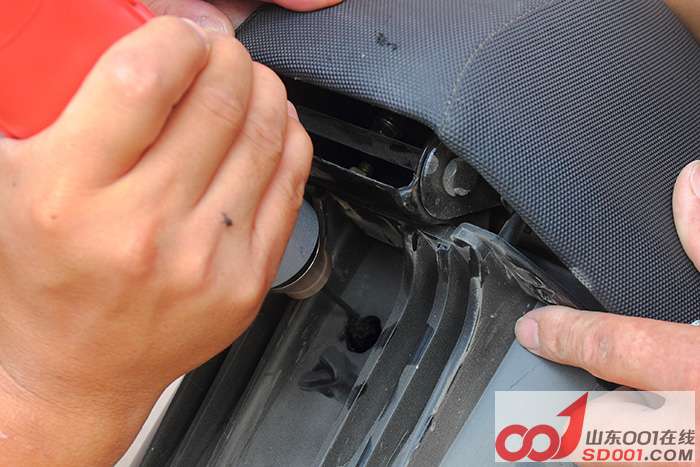

先用小钻头钻孔扩孔
然后更换大的开孔钻头
开孔

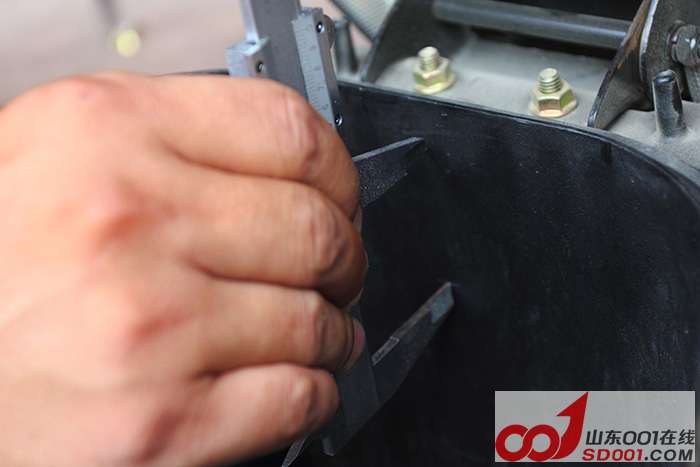

开完之后量一下看尺寸是否够大

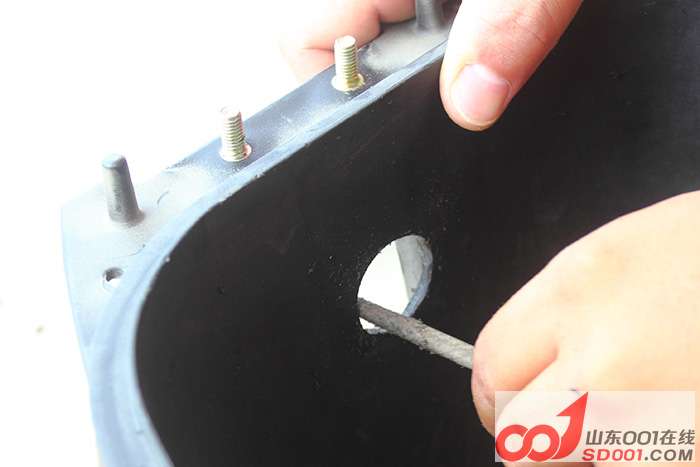

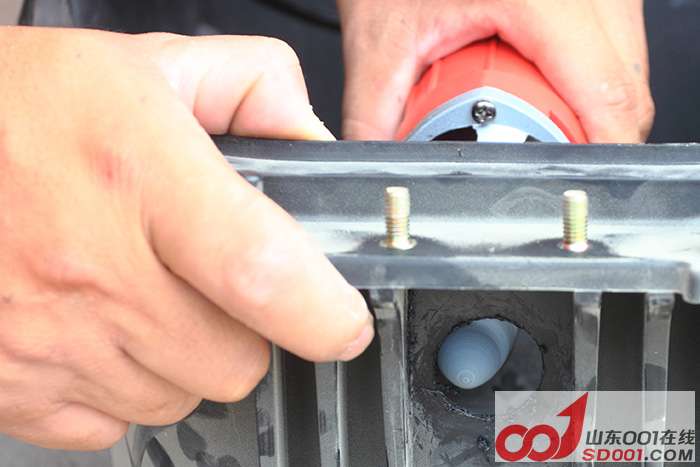

有些小,继续沿边扩孔[手法很重要哦]
扩完之后用圆挫把边角打磨一下

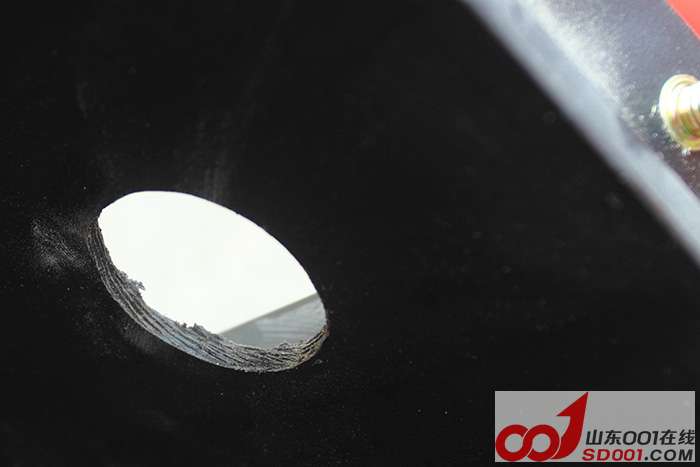

打磨后的样子

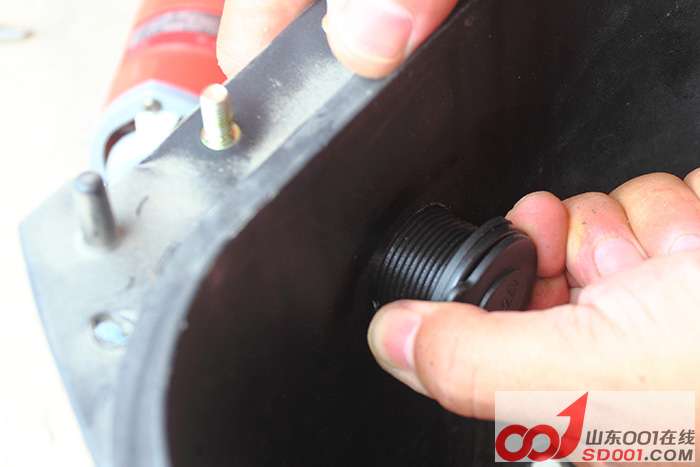

然后把点烟器座拧进去,带螺纹的结构拧进去结合更严密
再把后面的固紧螺丝拧好
建议缠一些生胶带再拧

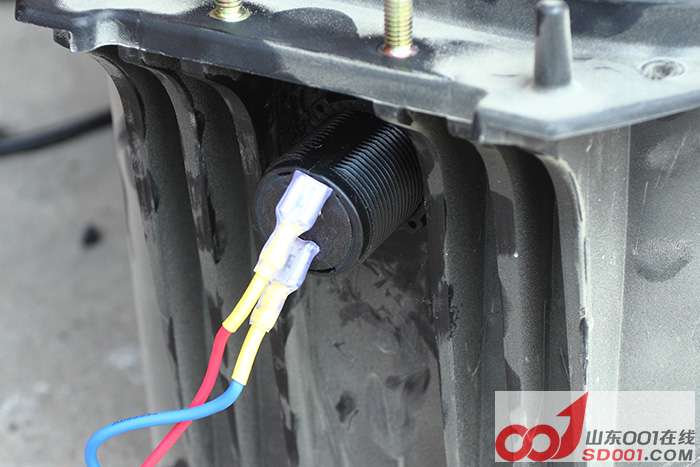

拧好之后再插上接脚端子

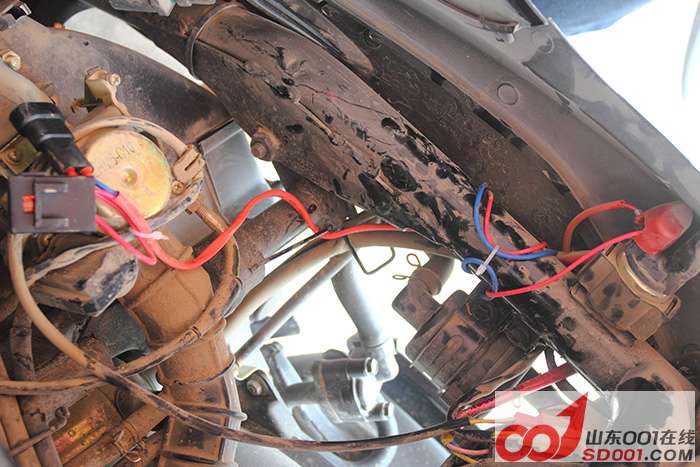

然后去接车身上的线路

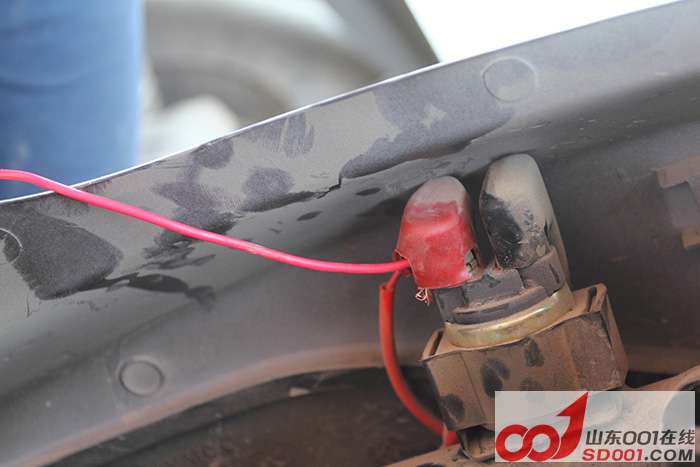

红线接正极

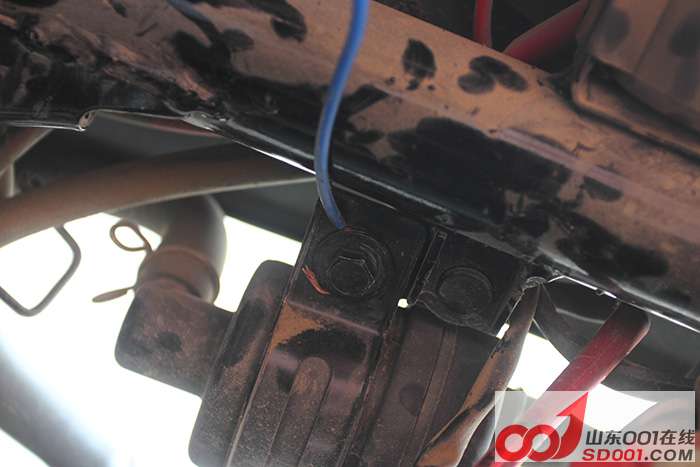

蓝线随便搭铁就好
把保险片和插接件固定在化油器附近
注意不要影响化油器的正常工作

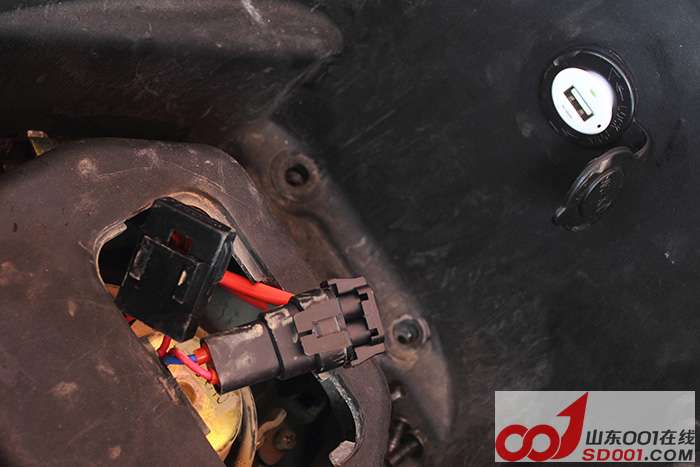

这是接好固定好之后的样子
把坐桶装回车上吧
这样的设计更方便更换保险丝和插接不是吗
插上试一下吧
白色的车载电源适配器是品胜充电器,不在点烟器的产品行列之内需要另购

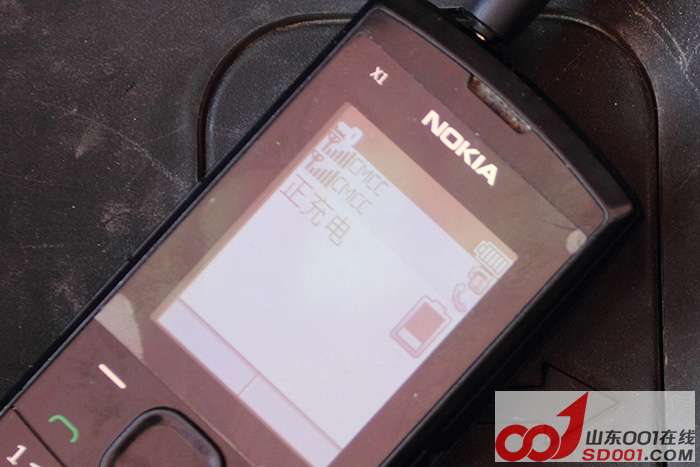

果然,可以充电
